1700C Hoog vacuüm driezonenbuisoven CVD-buisoven met waterkoelflenzen

Productoverzicht voor 3-zone-buizenovens

PTC D100/1500/17/3 is een CE-gecertificeerde OD100mm grote driezonenbuisoven met volledige vacuümverzegelingsflens en waterkoeling.Elke verwarming zone is 20 "lang en wordt gecontroleerd door drie precisie 30 segmenten van digitale temperatuur regelaars onafhankelijkDe verwarmingszones worden verwarmd door krachtige 1800 MoSi2 elementen tot 1700°C. De buizenoven kan de verschillende thermische gradiënten creëren door de temperatuur van drie zones aan te passen.Het is een uitstekende oven voor het bereiden van functionele materialen onder thermische gradiënt, en kan ook worden gebruikt voor nano- of filmgroei door CVD.

Hoofdkenmerken

• Tmax 1700 °C
• Drie onafhankelijke verwarmingszones, hele lengte 1500 mm
• Dubbele staalstructuur, niet-gespleten ovenkamer om minimale warmteverlies te beschermen
• Meerdere atmosferische processen in één cyclus zijn beschikbaar
• Maximum Vacuümniveau bereiken 10E-3 torr met moleculaire pomp
• Een vezelgeïsoleerde kamer met krachtige MoSi2-verwarmingselementen zorgt voor een uniforme temperatuur.
• Shimaden PID-temperatuurregelaar met 30 programmeerbare segmenten
• met een diameter van niet meer dan 50 mm
• Dubbele flenzen ondersteunen een betere afdichting en een langere levensduur van de buizen
• Thermocouple van type B met een lange levensduur
• CE-gecertificeerd, standaard

Rampen, behuizing en koelkrommen voor CVD-buizenovens van de serie 1700

Veiligheidsmaatregelen

• Ingebouwde ammeter en dubbele voltmeter voor gemakkelijke monitoring en probleemoplossing.
• De oververhittingsherstel schakelt de buizenoven uit als de temperatuur buiten het aanvaardbare bereik ligt (zie de handleiding van de besturder) of wanneer het thermocouple kapot is of niet goed werkt
• De bescherming tegen stroomstoring hervat de werking van de oven onmiddellijk na het punt van storing wanneer de stroom wordt hersteld
• Microprocessor gebaseerde zelf afstemmende PID-besturing zorgt voor een optimaal thermisch proces met minimale overschrijding

Producten galerij

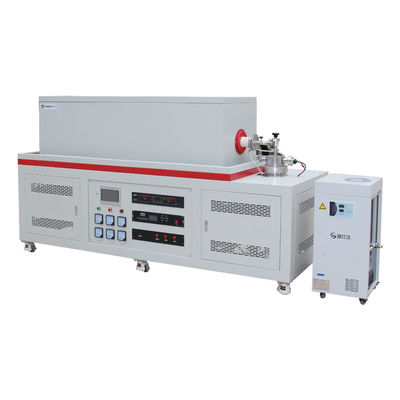

Voorbeeld voorCVD-buisoven van zone 31700 graden C

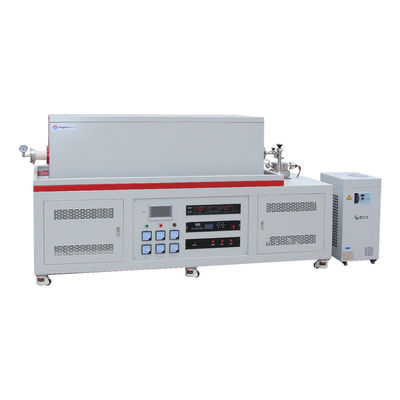

Zicht aan de zijkantvoor 1700CCVD-buisoven in zone 3met een waterkoelinstallatie

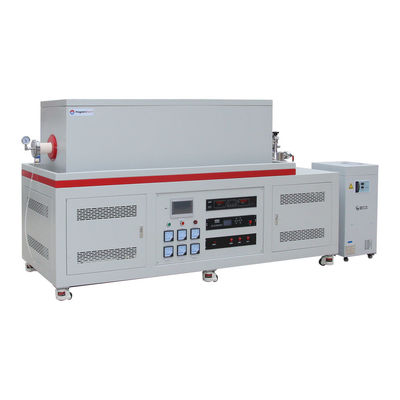

Detailvoor1700CCVD-buisoven in zone 3met een waterkoelflens en een molecuumpomp

Technische specificaties

Notities betreffende de toepassing

• Vul geen explosieve gassen zoals waterstof of methaan in de ovenbuis zonder de nodige veiligheidscontroles en toezicht
• 1700C-buizenovens met aluminabuis zijn ontworpen voor gebruik onder vacuüm en lage druk; 0,2 bar / 3 psi / 0,02 MPa
• Om de krakingsnelheid van de keramische buizen te minimaliseren, kunt u de positie (markeer vier punten op de buis) per partij veranderen
• Bij langdurig gebruik kunnen er kleine scheuren op het oppervlak van de vuurvaste keramiek verschijnen.

Groottevergelijking
