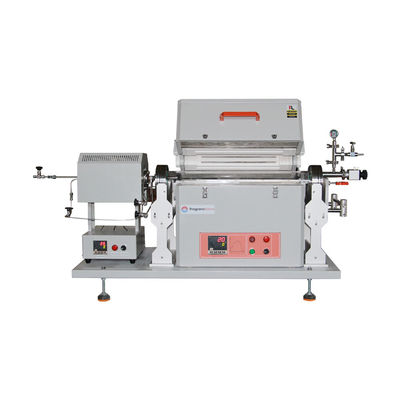

1100C kwartsbuisoven met vaste voorloper sublimator voor CVD 2D lagen van TMD's

Overzicht van het product voor oxydatiediffusie-thermische aanlegbuizenovens

De PTC D110/440/12NG is een compacte 1100°C CVD-buisoven met een voorloper sublimatie bevestiging.Volledig vierkanaal gasinlaat zijn gebouwd op de sublimatie die voeding van verschillende gassen om de bron damp te dragen naar de hoofdverwarmer voor verdere ontbinding en afzettingDe op de rechterflanke gemonteerde monsterhouder is glijdbaar voor het gemakkelijk laden/ontladen van monsters..

Hoofdkenmerken

• Compact CVD-oven systeem met:
• 4.33" O.D x 4.05" I.D x 29.13" Lange kwartsbuis (OD 110 x ID 103 x L 740, mm)
• 1100oC Max. werktemperatuur met een nauwkeurigheid van +/- 1oC
• De waterkoelflens aan de rechterkant is glijdbaar voor een gemakkelijke lading van de monsters
• De waterkoelflens aan de linkerkant tussen verwarmer en oven wordt gebruikt voor voorverwarmde gasinvoer en afdichting
• Vier-kanaal gasinlaat (1/8 "Dia buis en buis fitting) zijn ingebouwd op de linkerkant flens
• Een kleine verwarmer is aan de linkerkant van de oven bevestigd om gas, vloeistof of vaste chemische stoffen te verwarmen, die vervolgens naar de CVD-oven worden geleverd:
• Klik op de linker afbeelding voor meer details:
• 1.2'O.D x 6'L SS-buis als verwarmingskamer
• Vacuümverzegeld 1" ID kleine kwartsbuis in de verwarming (Pic 2)
• Maximale werktemperatuur 400 °C (op aanvraag beschikbaar met een verwarming van 1000 °C)
• De flens aan de linkerkant is voor gas afdichting en input

Rampen, behuizing en koelkrommen voor laboratoriumovens van de serie 1200

Veiligheidsmaatregelen

• Ingebouwde ammeter en dubbele voltmeter voor gemakkelijke monitoring en probleemoplossing.
• De oververhittingsherstel schakelt de buizenoven uit als de temperatuur buiten het aanvaardbare bereik ligt (zie de handleiding van de besturder) of wanneer het thermocouple kapot is of niet goed werkt
• De bescherming tegen stroomstoring hervat de werking van de oven onmiddellijk na het punt van storing wanneer de stroom wordt hersteld
• Microprocessor gebaseerde zelf afstemmende PID-besturing zorgt voor een optimaal thermisch proces met minimale overschrijding

Producten galerij

Voorlopersublimatorvoorziening voor CVD-buizenovens

Technische specificaties

Notities betreffende de toepassing

• Vul geen explosieve gassen zoals waterstof of methaan in de ovenbuis zonder de nodige veiligheidscontroles en toezicht
• Laboratoriumbuisovens met kwartsbuis zijn ontworpen voor gebruik onder vacuüm en lage druk < 0,2 bar / 3 psi / 0,02 MPa
• Bij langdurig gebruik kunnen er kleine scheuren op het oppervlak van de vuurvaste keramiek verschijnen.

Groottevergelijking
