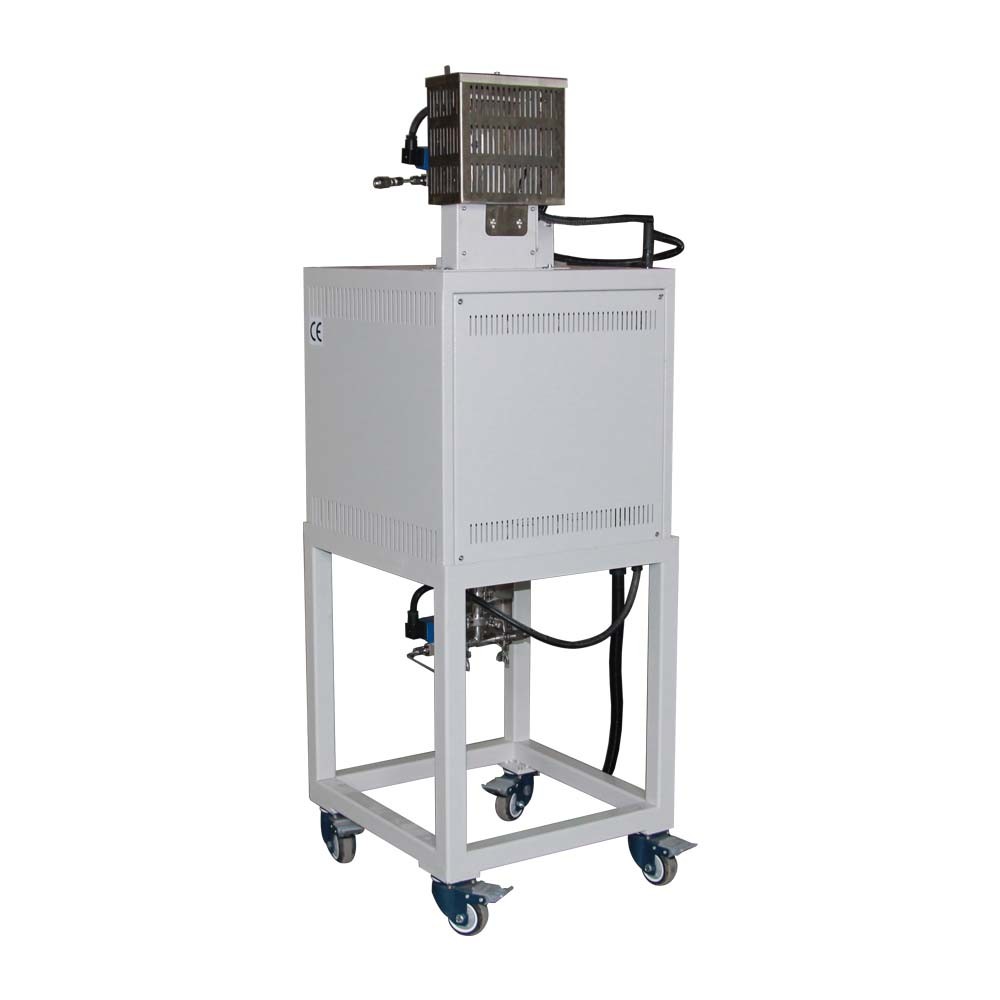

Verticale waterstofbuisoven 1400°C met ontstekingsinrichting en OD40 aluminiumbuis

Productoverzicht

PTV D40/300/14 is een op maat gemaakte verticale waterstofbuisoven met PLC-automatische gasverplaatsing en ontsteking met staartgas.De temperatuur van de verticale buizenoven wordt geregeld door een hoogprecisie SCR-vermogen regelaar met een nauwkeurigheid +/-1C en 32 segmenten programma'sHet is ontworpen voor de warmtebehandeling van verschillende soorten nieuwe materialen onder waterstof- of andere gasomstandigheden tot 1400°C.

Hoofdkenmerken

• Tmax 1400°C
• Eén verwarmingszone, verticale waterstofatmosfeer buisvormige oven
• individuele bedieningskast, waterstofatmosfeer
• Volledig automatisch PLC-gecontroleerd gasvervangingssysteem en H2-ontstekingsinrichting
• Voorziet van een eenrichtingsklep en een remklep voor H2-veiligheid
• S-type thermocouple
• Krachtige U-type SiC-verwarmingselementen, snelle verwarming
• met een diameter van niet meer dan 50 mm
• 990,5% Alulmina buis
• Digitaal PID programmabel 32 segmenten met een nauwkeurigheid van +/-1C
• CE-norm

Veiligheidsmaatregelen

• Ingebouwde ammeter en dubbele voltmeter voor gemakkelijke monitoring en probleemoplossing.
• De oververwarmingsbescherming schakelt de oven uit als de temperatuur buiten het aanvaardbare bereik ligt (zie handleiding van de regelaar) of wanneer het thermocouple kapot is of slecht werkt.
• De bescherming tegen stroomstoring hervat de werking van de oven onmiddellijk na het punt van de stroomstoring wanneer de stroom wordt hersteld.
• Microprocessor gebaseerde zelf afstemmende PID-besturing zorgt voor een optimaal thermisch proces met minimale overschrijding

Productgegevens

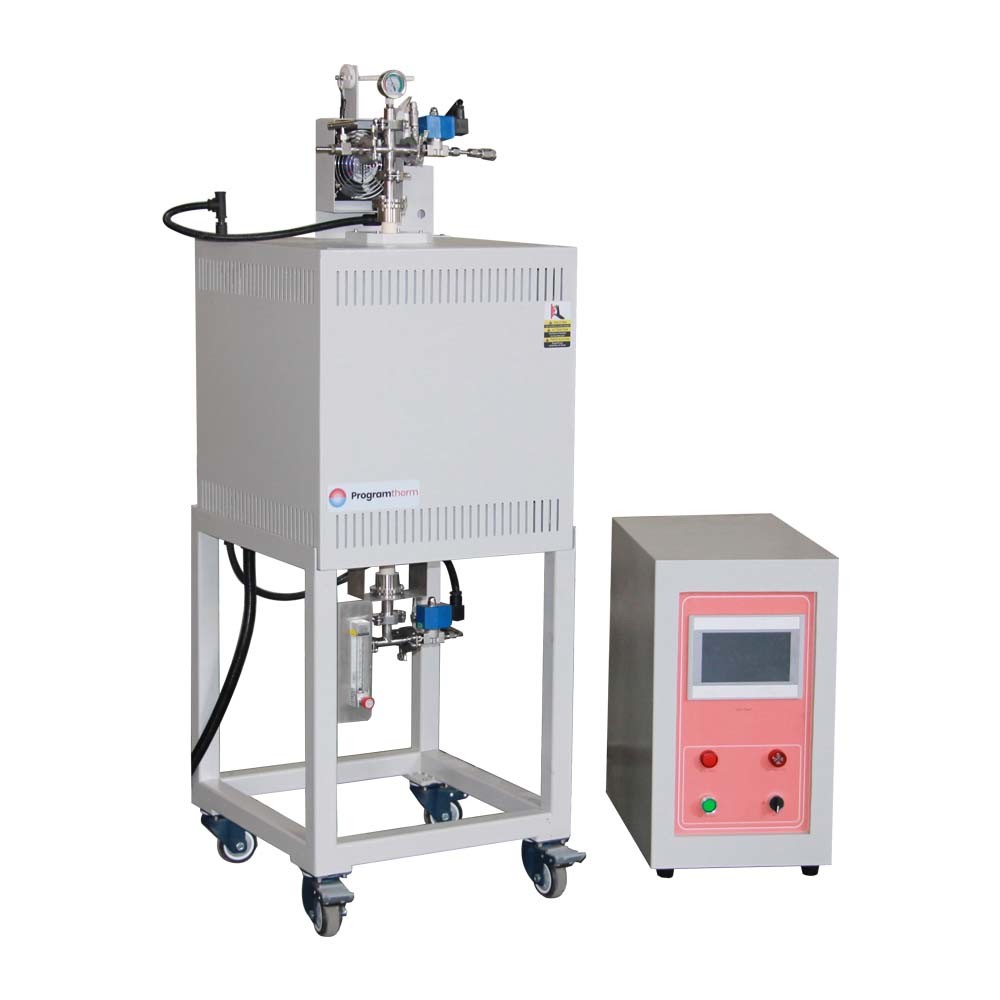

1400°C Verticale waterstofbuisoven met een enkele verwarmingszone

• De verticale waterstofbuisoven bestaat hoofdzakelijk uit zeven delen: oven, aluminabuis, afdichtingsflensdelen, gasvoorziening, ontstekingssysteem,PLC-temperatuurregelsysteem en mobiele ondersteuning
• De buitenste stalen omhulsel van de oven wordt verwerkt met beikeren en fosfateren, een poederlaag op het oppervlak, corrosie- en oxidatiebestendigheid, ingebouwde koelventilator,oppervlaktetemperatuur Rt+45°C
• Uitstekend uiterlijk, ISO, CE-conformiteit

PLC-besturingssysteem voor de verticale waterstofbuisoven bij 1400°C

• 7" touchscreen paneel, individuele bedieningskast
• PLC-automatische gasverplaatsing en ontsteking van het achterste gas
• met een vermogen van niet meer dan 50 W

Gasvoorziening met twee kanalen

• Uitgerust met SS304 snelopendende flensaccessoires voor het snel laden en lossen van materialen, afgesloten met fluorrubber afdichtingsringen die bestand zijn tegen hoge temperaturen
• De luchtinlaat en -uitlaat is voorzien van een G1/4-inch pagoda-luchtspijp, die kan worden aangesloten op een PTFE-pijp met een buitendiameter van 8 mm. Maximaal vacuüm kan 10*-7torr bereiken
• Uitgerust met verstelbare flensbeugels om een veilige en stabiele werking van de ovenbuis te garanderen

Waterstofontsteking

• Uitrusting waterstof apparaat, het reducerende gas wordt verbrand bij de gas afvoer
• Wanneer het thermocouple detecteert dat de temperatuur lager is dan de ingestelde waarde (installeerd op 200-300 graden), zal het opnieuw ontbranden.En het zal gevuld zijn met stikstof voor bescherming., die veilig en betrouwbaar is.
• Dubbele schroefverbindingen; gasvlootstroommeter, de doorstroming is instelbaar 60-600 ml/min
• Beschikbare gassen: N2, Ar, H2, CO, enz.

OPMERKING: Bij het vullen van reductiegas moeten terugslagkleppen, eenrichtingskleppen, uitlaatgaszuiveringssystemen, enz. worden geconfigureerd

Technische specificaties

Notities betreffende de toepassing

• De druk in de ovenbuis moet lager zijn dan 0,02 MPa
• De gasbron moet de drukverlagende klep uitrusten
• Voordat het vullen van reductiegassen zoals H2, moet de lucht uit de buis te pompen
• Bij het vullen van gassen uit de gasinlaat in de buis, moet u ervoor zorgen dat de gasuitlaat open

Groottevergelijking
