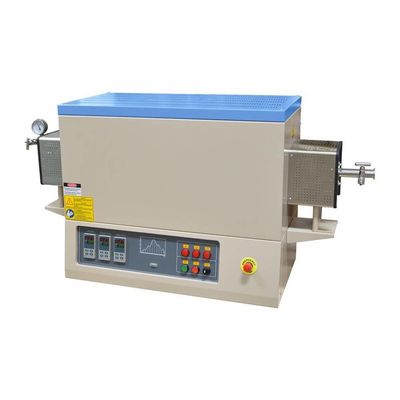

1700C Hoogtemperatuur 3 Zones Lab CVD Vacuümbuisoven Met OD60mm Aluminiumbuis

Productoverzicht

PTC D60/600/17/3 is een CE-gecertificeerde buisoven van 60 mm OD 3 zones met volledige vacuümdichtingsflens.Elke verwarming zone is 12 "lang en wordt gecontroleerd door drie precisie 30 segmenten van digitale temperatuur regelaars onafhankelijkEen zone (centrale zone) wordt verwarmd door Super-1800 MoSi2-elementen tot 1700°C, en twee andere zones worden verwarmd door SiC-elementen tot 1400°C.De buizenoven kan de verschillende thermische gradiënt te creëren door het aanpassen van drie zones temperatuurHet is een uitstekende oven voor het bereiden van functionele materialen onder thermische gradiënt, en kan ook worden gebruikt voor epitaxiale filmgroei door CVD.

Hoofdkenmerken

• Werktemperatuurbereik 1200°C-1700°C
• Dubbele stalen structuur, minimaal warmteverlies; drie verwarmingszones, onafhankelijk gecontroleerd
• 990,6% aluminiumbuis met SS304-snelopende waterkoelende afdichtingsflenzen
• Krachtige MoSi2-verwarmingselementen zorgen voor een uniforme temperatuur
• Met vezels geïsoleerde kamer voor maximale temperatuurstabiliteit en uniformiteit
• Digitale PID-controller met 30 programmeerbare segmenten
• Individueel apparaat voor gasvoorziening, beschikbaar voor het mengen van gas met Ar, N2 CO, H2 enz.
• Thermocouple van type B met een lange levensduur
• CE-certificering

Veiligheidsmaatregelen

• Ingebouwde ammeter en dubbele voltmeter voor gemakkelijke monitoring en probleemoplossing.
• De oververwarmingsbescherming schakelt de oven uit als de temperatuur buiten het aanvaardbare bereik ligt (zie handleiding van de regelaar) of wanneer het thermocouple kapot is of slecht werkt.
• De bescherming tegen stroomstoring hervat de werking van de oven onmiddellijk na het punt van de stroomstoring wanneer de stroom wordt hersteld.
• Microprocessor gebaseerde zelf afstemmende PID-besturing zorgt voor een optimaal thermisch proces met minimale overschrijding

Productgegevens

1700°C driezonen hoge temperatuur CVD vacuümbuisoven

• De CVD-buisoven met een hoge temperatuur van 1700°C bestaat voornamelijk uit vijf onderdelen: de oven, de buizen, de sluitingsaccessoires, het gasvoorzieningssysteem,vacuümsysteem en temperatuurregelsysteem
• De buitenste stalen omhulsel van de oven wordt verwerkt met beikeren en fosfateren, een poederlaag op het oppervlak, corrosie- en oxidatiebestendigheid, ingebouwde koelventilator,oppervlaktetemperatuur Rt+45°C
• ISO- en CE-naleving

Kamerprofiel voor 1700°C CVD-hoge temperatuur 3-zonenbuizenovens

• Hoge aluminium keramische isolatie, CNC-gravure, kamerwanden die goed gekoppeld zijn, U-type MoSi2-verwarmer, temperatuurbestendig tot 1800C
• Verwarmingslengte 600 mm, geschikt voor aluminiumbuis met een diameter van 60 mm.Het kritische deel van de verwarmingszone in de ovenbuis is uitgerust met de keramische buisstop, waardoor warmte effectief kan ontsnappen en warmteverlies kan worden verminderd.
• Thermocouple van type B

Snelopendende flens, ovenbuis steunen, 1/4 "pagode gas spuitstuk, vacuümpomp eenheid

• Uitgerust met SS304 snelopendende waterkoelflens accessoires voor het snel laden en lossen van materialen, afgesloten met fluorrubber afdichtingsringen die bestand zijn tegen hoge temperaturen
• De luchtinlaat en -uitlaat is voorzien van een G1/4-inch pagoda-luchtspijp, die kan worden aangesloten op een PTFE-pijp met een buitendiameter van 8 mm.
• Verbonden moleculaire pompen met KF25, zorg ervoor dat het vacuümniveau bereiken tot 10 *-5mbar

Verwarmingsprogramma's voor 1700°C CVD HIGH TEMPOR 3 ZONES TUBE OVEN

• 30 programmeerbare segmenten, verwarmingssnelheid 1-10C/min, vrij ingesteld
• Goede thermische isolatie, natuurlijke koeling, zacht afkoelen
• 7 "touchscreen paneel is optioneel, verwarmingsprogramma's kunnen tijdig worden getoond, en gedownload

TTechnische specificaties

Notities betreffende de toepassing

• De druk van de verwerkingsbuis moet lager zijn dan 0,02 MPa
• De gasbron moet de drukverlagende klep uitrusten
• Voordat het vullen van reductiegassen zoals H2, moet de lucht uit de buis te pompen
• Bij het vullen van gassen uit de gasinlaat in de buis, moet u ervoor zorgen dat de gasuitlaat open

Groottevergelijking
